概述

近年来,电子报批技术有了很大的发展,越来越多的规划局已经或正准备把这项技术纳入到其规划审批的环节中。经过数年不懈的努力,我们发展了数十家用户,在实践中积累了一些经验,同时也总结了一些教训。电子报批技术的应用是一项系统工程,涉及多方要素,各种因素均有可能导致其在实施过程中半途而废,其中关键因素来源于设计单位的阻力。电子报批的实施是建立在设计图纸“转换”的基础上的,这就给设计单位带来了额外负担从而产生抵触情绪。如何让设计单位的图纸“转换”过程变得简捷高效,甚至还能在这一过程中为其设计带来便利,使设计人员爱用,是我们一直努力探索的问题。通过长期的研究探索,我们研发出了电子报批的新一代:三维互动电子报批。

三维互动电子报批是由从事多年建筑规划设计与管理的专业人员和资深的计算机软件系统分析人员共同策划,是在总结我公司多年来电子报批技术经验的基础上研发的一款工程技术软件。其通过在三维空间中创建实体和数图互动编辑,实现方案的动态设计、调整与审查等一系列过程,不仅使图纸的转换变得极其简单,还将使设计人员的方案设计变得异常轻松,可极大地提高设计效率和质量,成为设计人员的好帮手。而对于规划审批人员,不仅可直观明了的进行方案三维审查,还可实现方案的动态实时调整,方便方案汇报,进一步提高了方案审批的科学性和效率。其简单、生动与高效等特点将颠覆传统的电子报批模式,开创电子报批技术应用的新纪元,势必为我国城市规划新技术的发展作出卓越的贡献。

系统功能分析

1、系统模块设计

系统从不同的角度可以分析出不同类型的模块,各类型模块间相互重叠共生,结构情况复杂。

从功能的角度来看,通过对规划局各审批阶段内容的分析可知,每个阶段报建的项目均存在总平面和建筑单体,总平面贯穿了规划局的各个审批阶段,单体对应规划局的建筑设计审批阶段(通常称作“报建”或“建管”阶段),总平面和单体中又交融涵括了市政道路和管线等规划成果。审批主要围绕着总平面、单体和市政展开。同时对于审批后的规划成果需建立成果入库功能,以满足存储、分析和综合统计等规划管理的需要。故从功能上看可划分为总平面模块、单体模块、市政模块和入库模块。

从使用对象的角度分为:转换模块、审核模块和入库模块。

从项目类型的角度分为:居住区模块、厂区模块和公建模块等。

由使用对象模块角度出发,我们还可以分析出电子报批的工作流程和模块关系。即,规划管理把关由项目设计到竣工验收的全过程,设计(勘测)人员将设计和竣工验收成果通过“转换模块”转换为申报成果,规划局通过“审核模块”对成果审核,并对符合要求的成果报告进行确认并通过“入库模块”进行入库,对不符合要求的成果打回重做。

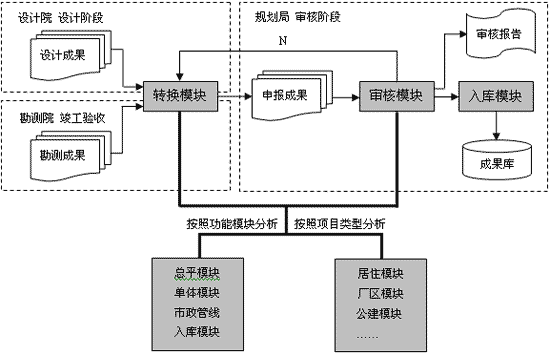

模块结构与流程如下图所示:

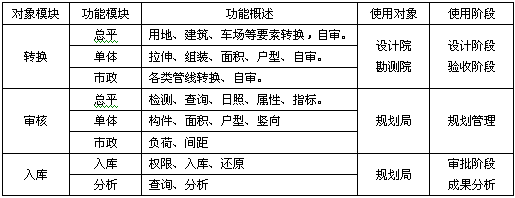

功能模块审批阶段对应关系说明表:

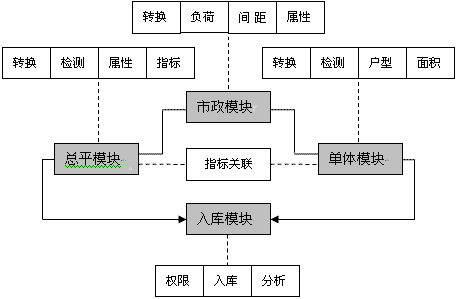

2、系统模块分析

系统包含总平、单体、市政和入库四个功能模块,其中,总平与单体间关系密切,指标互通互动,市政通过对总平和单体的分析,反映管线的负荷及空间关系,各模块审核的结果及成果的手机管理则集中由入库模块完成。总平、市政和单体均设计了成果转换功能,其中,总平侧重于规范的检测和指标统计,单体着重体现对户型和面积分析功能,而市政则集中于负荷校审和碰撞检测功能。


3、系统功能结构分析

从使用对象的角度来分,系统分为转换、审核和入库三类模块,转换和审核模块都包含有总平、单体和市政功能模块,其中的功能根据使用对象和处于系统中的作用分别设计了相应的内容。其中,转换模块专门提供给设计院和勘测院在设计和验收阶段使用,审核模块供规划局在规划审核的过程中使用,入库模块包含入库和分析两方面的内容,是专门为规划局设计的功能。




4、功能简介

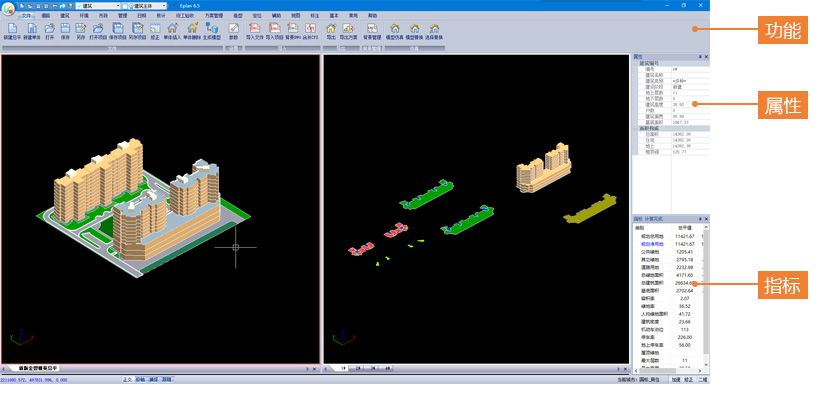

系统构建在一个完全独立的三维空间绘图平台之上,所有功能均在三维状态下使用,操作过程简便、直观和高效。对于其中的主要构件—建筑的转换,更是采用了动态拉伸的手法,使得格式的转换更加生动,极大地改善了功能环境,提高了软件操作的趣味性。同时功能与数据联动,在对专业对象创建和编辑的过程中,其属性及相关指标始终同位变化。“转换”模块还兼顾了独立创建专业实体的功能内容,方便用户利用该软件进行项目设计,从而也使其成为设计人员设计的好帮手。

4.1 设计转换

包括导入、总平、单体和市政四方面的功能内容,用以把设计的dwg图形导入至报批转换环境,并将图中元素转换成报批标准的三维专业实体,从而自动生成属性和指标,方便规划管理人员对成果的审查。

建筑工程电子报批

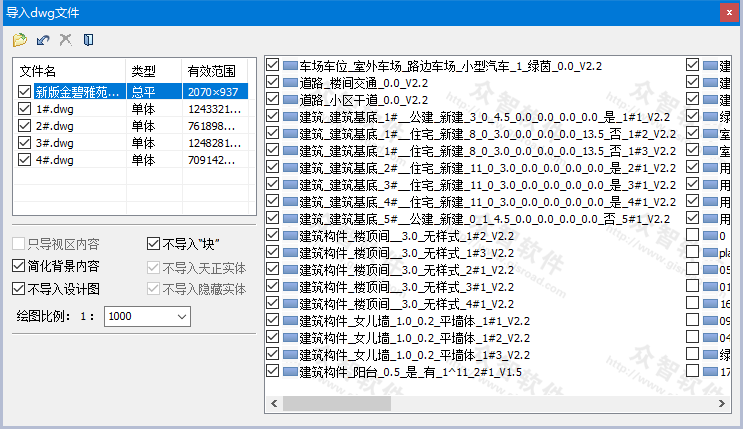

4.1.1 图形导入

负责把dwg格式的设计文件导入到转换环境中,实现文件格式的转换,为转换功能应用奠定基础,操作界面简洁、转换高效完整。

建筑工程电子报批

4.1.2 总平转换

建筑工程电子报批

1、用地转换

    包括规划总用地、道路用地和公共绿地转换功能,对于住宅和公建用地的生成,系统可根据建筑状况自动分析计算得到,用户无需特别考虑。

2、建筑转换

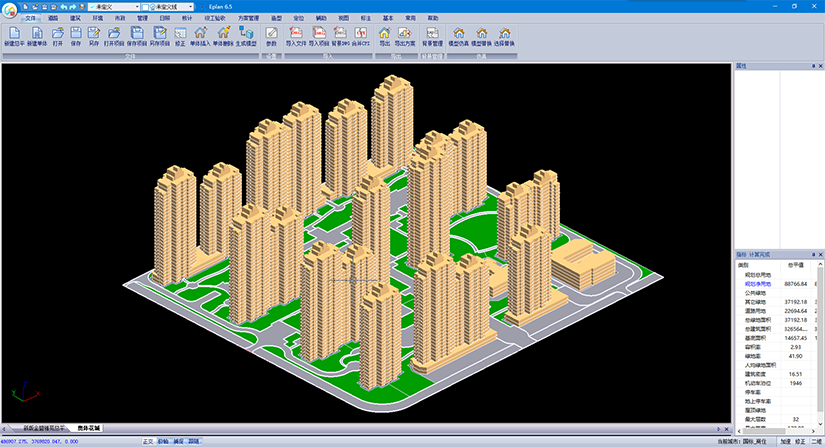

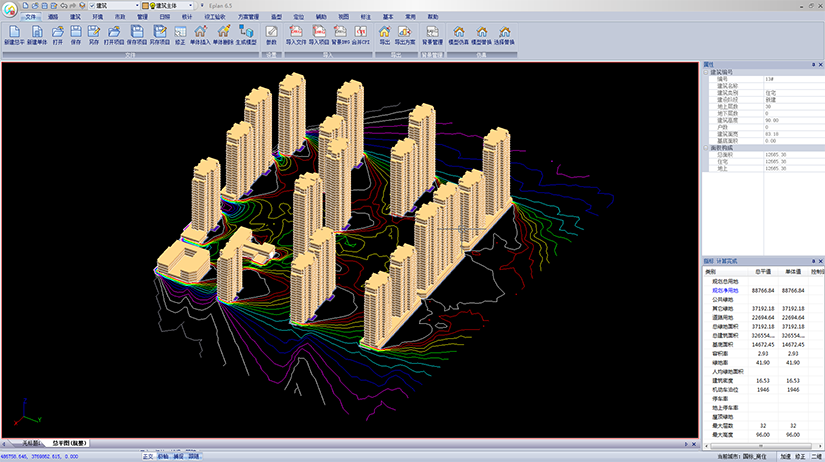

设计了动态拉伸的功能,用户可以在任何三维视角状态下,实现对建筑的动态拉伸,以灵活地改变建筑的体量。在拉伸的同时,建筑顶部始终跟随鼠标位置,动态反映当前建筑高度和层数,项目的技术经济指标也随着建筑体量的变化而变化。

3、建筑构件

建筑拉伸后,其上面的阳台、雨棚、屋顶水箱等附属要素统称为建筑构件。针对这些构件,系统设计了灵活适用的工具,用户可根据原建筑上样式内容快速构建各类构件。

4、公共建筑

根据国标或者地方标准,分类公共建筑,用户只需要轻移鼠标即可实现公共建筑的转换定义。

5、室外车场

根据国标或者地方标准,设计车场类型及其计算标准,用户只需勾画出整个车场的轮廓,系统即可自动统计并复核车位的数量。

6、室外构件

针对楼间交通、户外设施、建筑台阶、构筑物、地理凸起等室外构件,系统设计了与之相适应的转换(绘制)功能。设计通盘考虑了绿地影响、日照遮挡和功能应用等多种综合因素,全方位地满足了小区构成和定量核查等要求。

7、编辑修改

设计了“撤消、重做、移动、旋转、复制、格式刷”等简单适用的功能,使得方案的转换更加灵活方便。

4.1.3 单体转换

根据建筑设计的特点,采用局部创建,整体组装的办法实现整个建筑单体的模型转换。功能设计包括单体体块创建、体块附属构件创建和单体组装等。

1、构件转换

针对单体细部特点,设计了建筑主体、阳台、雨蓬、台阶、屋顶水箱和架空层等单体构造功能,利用这些功能可快速实现任何复杂单体的转换,既全面细致又生动高效。

建筑工程电子报批

2、单体组装

复杂的单体可以根据其各部分详细设计图样逐个体块分别转换,本功能将把这些已转换的分散的体块组装到一起,构造为完整的建筑单体。单体组装过程中,系统可根据体块的属性和特征,实现智能耦合,并将按照转换者的意愿自动整合组合后的单体数据。

建筑工程电子报批

4.1.4 市政转换

主要指对管线的转换。根据设计图上的管线情况,可采用选择管线定义或者绘制模仿两种方法进行管线的转换。管线分类包括:给水、排水、电力电线、通讯等所有常用市政管线。同时,管线库具有开放的特征,用户还可以根据具体项目的要求,自行设置管线类别。转换过程中,系统将自动根据各类管线的特点,缺省给出管线材质、管径和标高等参数,较大限度地减轻了管线转换的工作量。

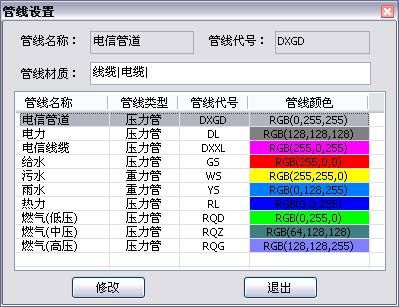

管线设置

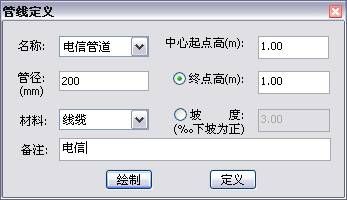

管线定义

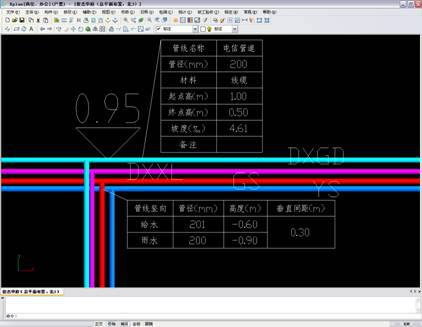

三维管线

4.2 总平审核

1、查询浏览

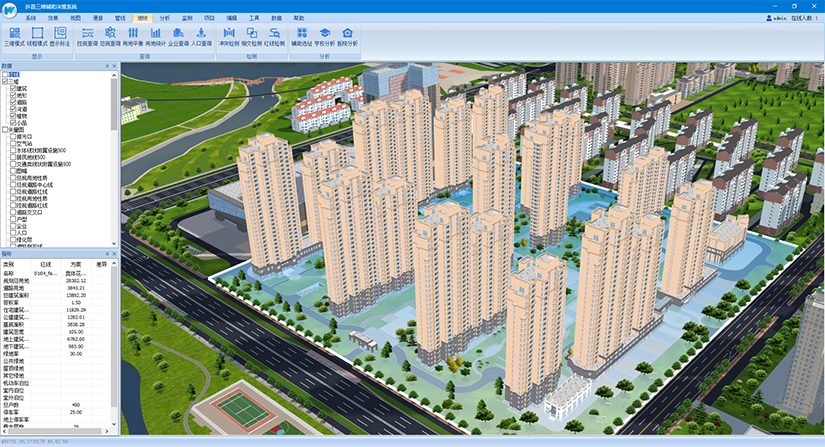

设计了图类控制、三维视图浏览和透明检查等查询工具,规划审批人员可以灵活方便地了解方案状况。

图类控制:按照专业构件分类分层,可以快速地控制方案的显示内容

视图浏览:设计了放缩、移屏、环视等多类三维常用视图工具,使视图浏览非常便捷。

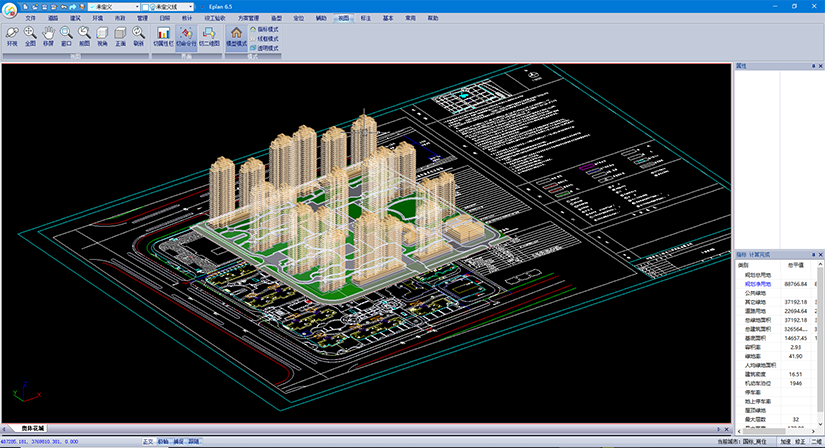

透视查询:提供了高效的透明透视工具,可以使设计者或规划管理人员透过建筑、道路等已转换的实体比对原地貌和设计图,以利于审批的条件对比。

建筑工程电子报批

透明查看

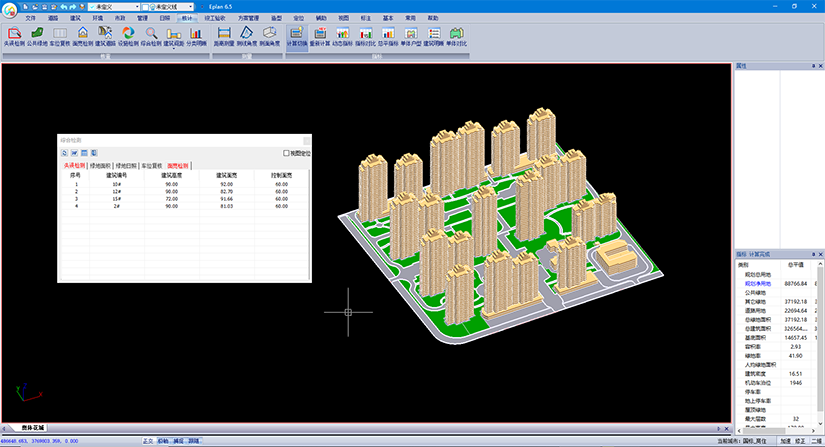

2、专业检测

系统针对《城市居住区规划设计规范》等国家和地方规范,设计了方便高效的专业检测功能,如:间距系数检测、红线间距检测、公共绿地面积和日照检测,建筑和道路间距检测,车位数量复核等。

建筑工程电子报批

综合检测

3、日照分析

自动读取图中的建筑参数,进行静态和动态日照分析。系统可以随建筑的高度拉伸或者位置平移快速计算出日照结果,标识于分析对象之上,同时随着检测建筑的变化同步刷新其日照时数,实现了动态日照的效果。

建筑工程电子报批

日照分析

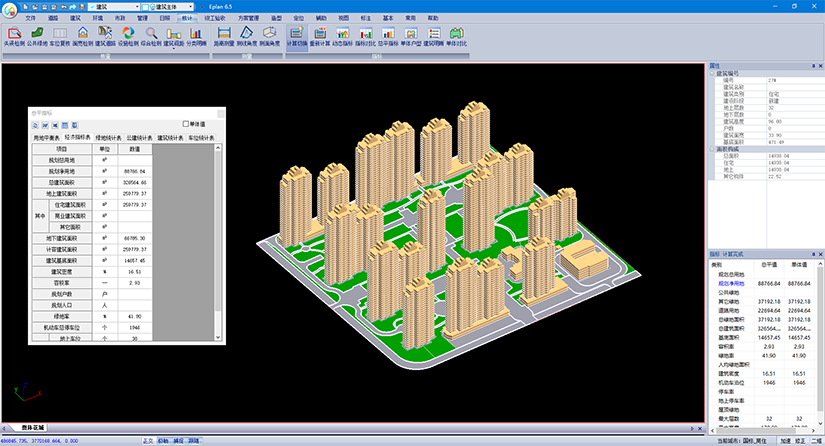

4、指标核查

转换完成的小区方案图中,建筑、道路、阳台等构件的属性一目了然,用地平衡表、经济指标表等所有常规的指标均已经自动随着转换方案的提交自动生成备查,规划审批人员将无须任何多余的负担,打开图形就可以轻松查看到各类数据,实现指标审核的“傻瓜化”操作,极大地方便了审批人员,大大地提高了规划审批的效率。

ָ建筑工程电子报批

指标核查

4.3 单体审核

1、查询浏览

包括三维视角、分类检测、三维环视和分类浏览等,系统提供了强大的组合浏览查询工具,帮助审批人员快速了解建筑外在的概况。


三维视角

2、面积构成

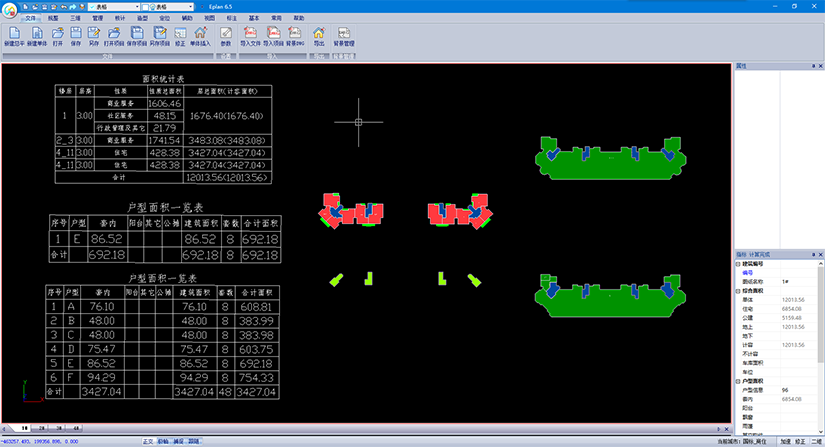

对于任何复杂的建筑,系统均提供了属性栏,并在属性栏内分类各体块的面积构成,同时还能清楚地反应各体块叠加后的综合面积指标。规划审批人员只需打开图纸,便可对单体建筑的面积指标一览无余。

建筑工程电子报批

附属整理

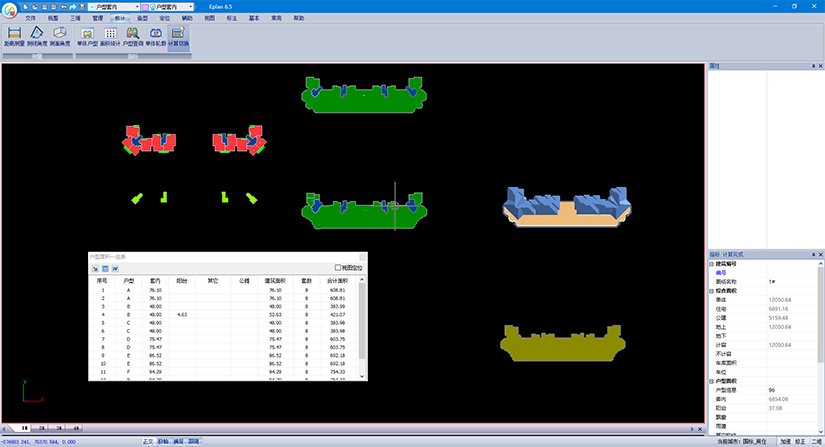

3、户型分析

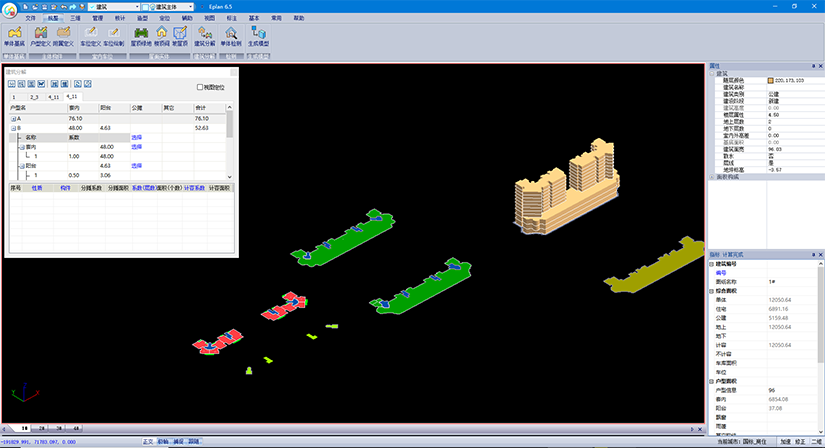

为每个单体提供了方便的户型记录单元,系统可根据各单体的户型状况,对单体自身或者指定范围内的单体进行户型统计。根据各地的习惯不同,用户可以对统计方式进行方便的调整,也可就“国六条”等国家政策性热点对单体进行针对性的分析统计。

建筑工程电子报批

户型整理

4.4 市政审核

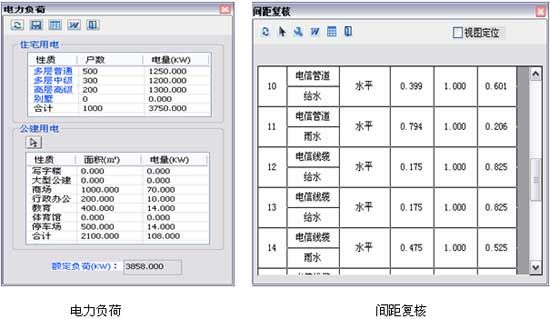

系统将根据小区里的建筑、环境、面积和住户情况对各类管线做“负荷”分析,以确定管线的负荷是否满足要求。另外,系统可以从剖面和三维的角度全面把握管线间的碰撞情况,并自动提交相应的报

告。

20.png           21.png

给水负荷                     污水负荷

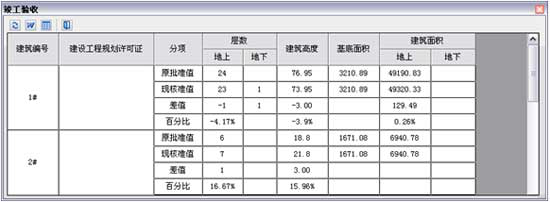

4.5 竣工验收

项目建设完成后需要竣工验收,竣工验收电子报批就是将项目建构筑物及其环境进行实地勘测,然后再绘制成满足要求的报批方案提交规划审核的过程。其中勘测绘图由勘测单位完成而审核由规划局的批后管理部门负责。根据报批项目的内容分别采用单体、总平和市政模块制图和审核。


4.6 仿真审核

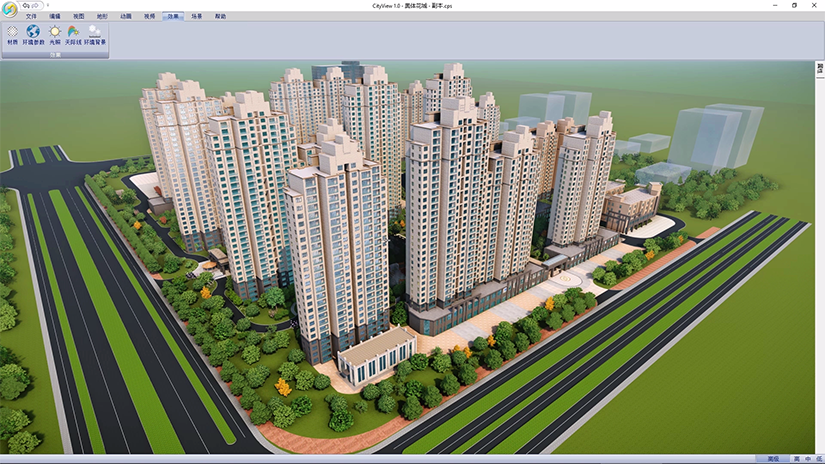

软件提供了各类建构筑物的材质和环境配景,用户可以很轻松地实现项目的仿真效果以及动画漫游。

建筑工程电子报批

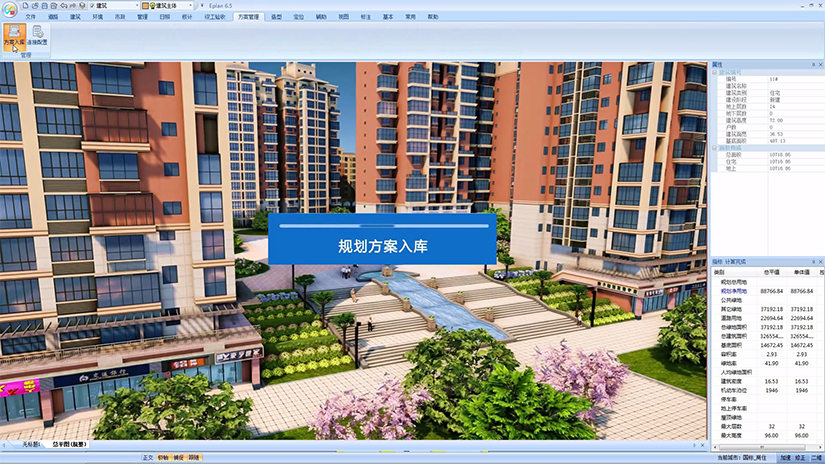

4.7 入库管理

系统采用Oracle 9i+SDE的技术,结合基于Geodatabase的概念组织和管理数据,通过使用SDE实现访问和存储空间数据与属性数据,从而实现准确、高效的专业数据查询统计,与城市规划管理和地理信息系统高度融合,实现高度的数据共享。

建筑工程电子报批

整理数据入库

建筑工程电子报批

数据分析

系统架构

本系统通过三层结构设计和实现,分别为表现层、结构层和数据层。

表现层为系统的客户端部分,负责与用户进行交互。表现层为我公司自主创新开发的平台Eplan,由转换模块和审核模块两类模块构成,界面清晰,操作简捷,与AutoCAD良好兼容,完美解决前端界面表现的管理。

结构层是应用的核心,采用了COM+组件技术和ArcSDE数据引擎,以ArcObjects、ObjectARX作为开发工具。通过COM+组件技术以系统服务的形式把原先散落的众多技术综合起来,并提供简单的编程模型。ArcSDE数据引擎技术为系统提供了一个开放的接口,允许ArcGIS在多种数据库平台上管理信息,通过中间件扩充和更新来达到系统扩充的目的。

数据层为后台数据库,数据层的数据存储类型包括空间数据和属性数据,通过Oracle和Eplan关联数据库的概念组织和管理数据,通过各种方式将空间数据、属性数据存储在数据库中,使基础空间数据库成为系统的基础设施,成为各行业信息系统的空间定位基础,从而实现建立一个准确、高效以及高度共享空间数据库的目标。

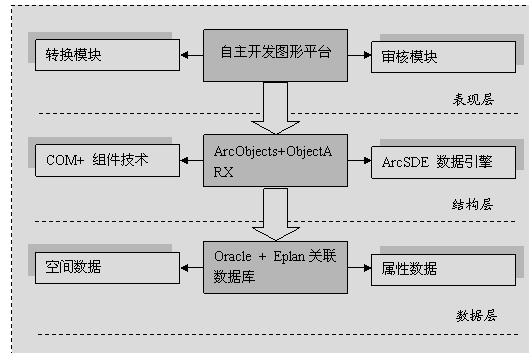

系统软件总体结构图如下图所示:


数据库设计

数据库的设计分数据结构设计和数据库结构设计,分别用于组织处理专业数据和整个项目的系统数据。

4.1 数据结构

通过对规划和建筑专业的了解分析,把属性和空间数据进行科学系统的整理分类、合理存储,为整个系统的数据采集和综合应用奠定了基础。

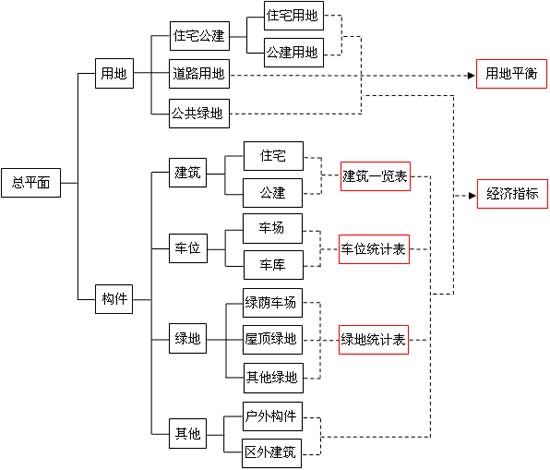

4.1.1 总平面模块数据结构

系统对总平各类规划数据进行了深入的分析和逻辑整理,在满足《城市居住区规划设计标准》和相关规范的前提下,根据其在规划中的地位特征,对其进行分类、简化和归并,使得数据类型简约实用、数据流程条理有序、数据结构科学合理。


4.1.2 单体模块数据结构

通过对建筑单体的专业分析,把单体的描述细分为性质、构件、面积和户型四个构成,系统反映了单体的全部专业特征。如下所示:

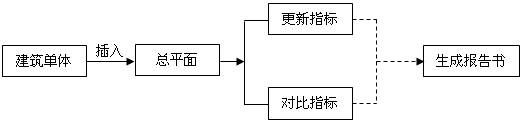

4.1.3 单体回归总平面数据结构


4.1.4 市政模块数据结构

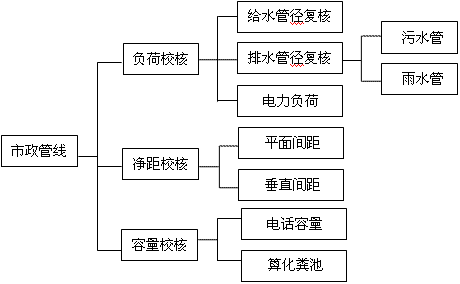

通过对市政管线的专业分析,将市政管线以负荷与空间两类关系展开,并进一步划分,系统反映了管线的全部专业特征。如下图所示:


4.2 数据库设计

整个系统由前台系统和后台数据构成。前台中,在批项目经过系统分析,成为已批项目,并转入后台报建数据。后台数据一方面为前台系统的分析提供支持,一方面进行数据存储工作。后台数据由共享数据和报建数据两类数据构成,其中,共享数据包括各类地形图、规划图、红线图等;报建数据包括图形数据和非图形数据。
