众智日照分析软件一款帮助用户得到准确的科学数据系统,使用简单,专业性强，在国内的用户量居多，占全国市场75%，市场占有率高，因权威、科学、可靠和易用等特点，深受广大用户所喜爱，具有很大的市场竞争优势。以下为众智日照分析软件的常见问题解答，希望对大家使用软件有帮助。
北京时与太阳时
《城市居住区规划设计规范》中规定日照计算有效时间段为8：00～16：00（大寒日）或9：00～15：00（冬至日）,采用的是真太阳时。
我国幅员辽阔，东西横跨五个时区，采用真太阳时不便于理解，容易引起混淆，而北京时间作为我国统一的标准时间，已为普通市民广泛接受。因此，为了便于理解，可以根据实际情况按照真太阳时或者北京时间这两种时制，给出日照计算结果。
通俗的讲，太阳时是相对恒定不变的时间。不同的地理位置，相同的太阳时对应的北京时是不一样的。如在大寒日这一天，太阳时为8:00时，北京时间为8:25:39；沈阳时间为7:57:11；西安时间为8:55:15；乌鲁木齐时间为10:20:27；广州时间为8:38:03。
在某些地区，如乌鲁木齐，该地区日出北京时间为9:43:31，则北京时为8:00时，太阳还没出来，以太阳时08:00～16:00来说，普通市民很难理解，出日照计算结果时，可以采用北京时10:20:27～18:20:27。
换算公式：真太阳时 = 北京时间+时差-(120°- 当地经度) / 15°。
连续和累计日照时间
日照时间分为连续日照时间和累计日照时间，连续日照时间指连续获得日照时间，累计日照时间指当有两个或两个以上连续日照时间段时的累加日照时间。《建筑日照计算参数标准》中说明日照计算时间段可累计计算。
各地规划局规定日照时间计算统计方式有以下几种情况：
1) 按连续日照时间计算，即取最大的一段连续日照时间做为有效日照时间，控制较为严格。
2) 按累计日照时间计算，控制略为宽松。
3) 若日照时数要求满足2小时，可由两个连续时段累加；日照时数要求满足3小时，可由3个连续时段累加。
4)按累计日照时间计算，若连续日照时间段小于某一值（如0.5h，1h）时，不计入有效时间内。《建筑日照计算参数标准》中说明可计入的最小连续时间不应小于5.0min。
定义建筑物高度
对所定义高度的建筑物，其图层、颜色、线型等图素没有任何限制要求。建议将建筑物轮廓制作成闭合的建筑实体。若建筑轮廓不闭合也可以定义高度，此时程序将对建筑轮廓自动进行闭合。另外对于直线、多段线、圆弧线、圆等实体都可以定义高度，日照计算时将自动按线型立面考虑，从而使任意复杂的建构筑物都能够进行灵活方便的高度定义。
建筑定义时要求：
1、当前坐标系为世界坐标系，可命令行内输入“UCS”，然后输入选项“W”，修改设置。
2、选择的轮廓线不允许存在交叉或重线。这种情况需要绘制正确的轮廓线，软件提供有“搜段为线，搜索轮廓”方便用户规整图纸。
在定义建筑物时会出现这样一种情况，如“裙房中的塔楼”，在计算塔楼的日照时，分析的受影面小于裙房女儿墙的高度。定义建筑物时，如果建筑物高度把女儿墙高度也加进去，分析的点就处于建筑物内部，会造成分析数据为0的情况，此时，在定义建筑物高度时软件提供了女儿墙高的定义避免这种问题的出现。
异型屋顶影响计算
异型屋顶定义方法有两种方式：脊线定义法（点线构造定义法）和三维屋顶定义法。可根据具体的屋顶构造的具体形式采用相应的方法。以下为脊线定义法操作。
对于坡型屋顶、老虎窗等，涉及到坡度线，采用点线构造法定义，通过输入屋坡脊线各点的高度，由点构成线，并形成线立面，从而构造出任意复杂形状的异型屋顶。对于规则的屋顶构筑物（如水箱等），可以用点线构造法定义构筑物轮廓，也可以将此构筑物按悬空建筑物进行定义。同一屋顶有相同的多个实体时，可以只定义其中一个实体，再进行拷贝即可。屋顶脊线绘制如下图红色线所示。
三维屋顶定义法与脊线定义法不同，脊线定义法是由点构成线再形成线立面的，而三维屋顶定义法是绘制闭合的区域，直接定义成面。对于要定义成三维屋顶的闭合区域，首先要确定三个点的高度，通过“三点确定一平面”原理来确定其余各点的高度，形成三维屋面，三维屋顶是通过绘制异型屋顶所有的面来构成的，看起来更加直观。
三维屋顶：①垂直屋面，无法使用“画屋顶”来绘制，只有使用“画立壁”来实现；②对于屋顶出檐的情况， “三维屋顶”比“简化屋顶”的计算更为准确；③三维屋顶可以在“三维分析”中进行分析。
窗户有效日照的确定方法
一般的分析方法可采用“多点沿线分析”，根据实际需要可附加“单点分析”等；若对现状住宅建筑物进行多点沿线分析后，仍发现有不满足日照要求的情况，则可对有日照影响的建筑物部分再进行窗户分析。
窗户分析以满窗日照为计算标准，可采用两种方法：
以窗户中心点为计算点，该点的日照时间即为满窗日照时间。
以窗户左右两个端点为计算点，同时满足两个计算点的日照时间为满窗日照时间。窗户（或阳台）的宽度≤1.8米的，按实际宽度的左右两个端点为计算点；宽度＞1.8米的，按选取日照有利的1.8米计算。
窗户分析时，宜考虑太阳光线与墙面水平夹角的影响，水平夹角的取值应按建筑朝向、建筑墙体和窗户形式等因素综合确定。
表1 太阳光线与墙面的水平夹角参考数值
建筑物自身阳台、隔板、遮阳板等对窗户的日照遮挡属建筑物自身遮挡，为了分析造成遮挡的综合原因也应当建模。
被遮挡建筑物受影响分析范围的确定
以被遮挡建筑物为中心，分析对其产生遮挡影响的所有现状建筑物和拟建建筑物，以确定合理的日照分析遮挡范围。
模拟生成与遮挡建筑物等高的棒影图或阴影轮廓图，根据其阴影范围是否影响到某建筑物来判断该建筑物是否为被遮挡建筑物。
对于高层遮挡建筑物，由于其影响范围较大，如何合理进行遮挡分析，值得探讨。以石家庄市为例，高度为100米的高层建筑，在大寒日太阳时8：00和16：00的影长率为6.36，影响范围达到636米。若考虑此范围内所有被遮挡建筑物的日照情况，工作量将非常大，但由于该时段的日光强度较弱，因此，全部考虑的必要性不大。
如何确定合理的影响范围，各个规划部门采用的方法也不同，大概有以下几种情况：
按太阳时9：00至15：00确定高层建筑物的影响范围。还以石家庄市为例，该时间的影长率为3.6，较为合理适当。既忽略了日光强度相对较弱的8：00-9：00、15：00-16：00时间段，又考虑了尽可能多的确定受其影响的被遮挡建筑物。
直接取高层建筑高度的一个倍数作为其遮挡影响的范围，如2-4倍。
日照间距系数计算
建筑高度分低层建筑 （1~3 层） 、 多层建筑 （4-7 层） 、 高层建筑（8-40 层 24~100米）和超高层建筑（40层 100 米以上） 。日照间距系数一般只适合于 3-7 层的多层建筑，对于高层建筑，不同的建筑高度对应的日照间距系数是不同的。
日照间距系数 = 建筑间距 / 遮挡建筑高度。
对于高层遮挡建筑，当超过一定高度时，对其北向的被遮挡建筑日照影响趋于恒定值，而影响距离面较大。
日照间距系数的确定方法：分析采样间隔 1 分钟，受影面高度 1.35 米，按累计日照时间计算。绘制两个长方形条形建筑，建筑长宽约分别为 200x15m 和 50x15m，高度为 18.18m，为正南北方向。遮挡建筑物长度一般定义为被遮挡建筑物长度的 4 倍以上，以使遮挡建筑物的最大影响能全部考虑进去。采用推算分析方法计算。
拟建建筑周边未知规划建筑可能存在的遮挡影响或叠加影响
拟建建筑东、西两侧为规划高层地块时，应对规划地块做模拟方案，进行综合叠加日照分析。模拟方案建筑布置按退地界若干米（一般≥8 米）分析。
拟建建筑南向为规划高层地块时，应对规划地块做模拟方案，进行综合叠加日照分析。模拟方案建筑体量为板式，布置按退地界若干米（一般≥14 米）分析。

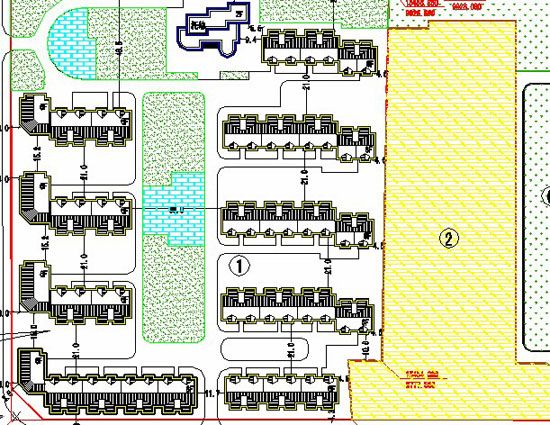

如下图所示，1 区为已规划建成区，2 区为未知未规划区。当 1 区规划时，一般不会考虑 2 区或其它区域如何规划。1 区独立规划时，每个规划建筑均可按 2h 的日照时间要求布置。当 2 区开发建设时，就可能产生对 1 区建筑的日照影响，2 区建筑的略微日照影响都会使 1 区建筑日照恶化，这样两区就有可能产生矛盾。因此，在对 1 区进行规划设计时，就应综合考虑未来周边区域可能的规划。如提出对 2 区地块规划建筑进行限高，或通过“包络体分析”方法分析 2 区地块的建筑高度分布状况。
如何利用日照圆锥面分析方法对规划方案进行动态调整
日照圆锥面分析可以快速判定遮挡源，可以很方便的进行方案调整。
首先对规划方案进行日照分析，如窗户分析、单点分析、多点沿线分析等，找出不满足日照的不利点，然后生成该点的日照圆锥面。其中红色线区域为遮挡区域，黄色线区域为阳光通道区域，可直观的观察到日照和遮挡的时刻和时间段。
将图形转为三维，旋转至便于观察遮挡建筑光线通道的位置，并进行渲染，效果图如下所示。直接对遮挡建筑进行位置调整或旋转，直到所需要的红色遮挡时间段透出为止，或对建筑遮挡部分进行降层或削角处理等。
包络体推算

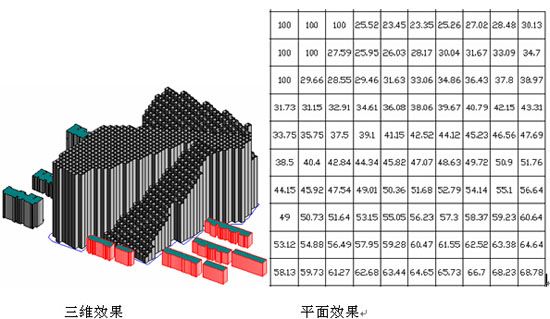

分析生成指定地块（或建筑基底）在满足被遮挡建筑日照的条件下最大不能突破的“包络空间体” 。 分析出来的结果可以输入平面（数字描述） 、三维，进行查看。
包络体基底，确定包络体推算的场地边界及其最大高度。
1、 设定的包络体是整个建筑规划总用地时，分析出来的结果可以用来确定哪块适合建建筑物，规划时起一定的辅助作用。也可以使用“容积率”来计算相应的容积率。
2、 地块中要建建筑物的位置已经确定的，可把其定义成包络体基底进行计算（可以同时计算多个） ，这样推算出来的结果，就可以用来确定建筑物可以建造的样式了。
3、 软件中只有位置和高度推算，没有宽度推算。把原有建筑物加宽后定义成基底进行包络体推算，查看分析结果就可以确定建筑物的宽度了。
规划部门可以以此为依据向建设方提供日照规划设计条件图。
设计部门可以依据分析生成的“包络图”设计和调整方案。
