杭州市余杭区三维地下管线系统

发布时间:2018/2/8 20:06:07

一、项目建设背景

城市地下管线是城市经济活动和人民生活的命脉,是城市的重要基础设施,担负着信息传输、能源输送等工作,也是城市赖以生存和发展的物质基础,是现代化城市高质量、高效率运转的基本保证。城市地下综合管线信息的准确、完整与否,直接影响着城市的规划、建设和管理。

随着城市管理的信息化、现代化,以及国家大政方针的鼓励与支持,我国许多城市都相继开展了地下管线普查和信息管理工作。而地下管线随着城市的发展而日益增多,且难以管理,加之城市地下管线工程档案工作存在基础薄弱,信息化水平参差不齐,各管线权属单位“各管各线”,缺乏必要的数据更新手段和共享机制,对城市的管理及发展造成很大影响。余杭区立足于城市发展管理的需要,结合“智慧城市”、“数字余杭”的建设要求,进行三维地下管线系统的建设,为“科学决策”、“智慧规划”奠定基础。

二、建设内容

1、系统功能建设

建设地下管线的三维可视化、二三维视图切换,展示地下管线的层次结构,构建管线数据展示、处理、分析的综合性管线信息管理系统,其中主要包括以下技术内容:

1、基本功能:包括地图操作、数据加载、管线标注。

2、管线编辑功能:支持三维场景中管点或管线的编辑功能,可实现管线或管点的移动、删除、旋转、缩放、添加等功能。

3、查询统计:包括属性查询、区域查询、年限查询、管径查询、管件查询、长度查询、管段查询等功能。

4、管网辅助分析:包括纵横断面分析、覆土深度分析、爆管分析、净距分析、流向分析、开挖分析、连通性分析、关闭阀门分析、二三维联动、国家净距标准。

5、三维浏览展示:包括三维大场景展示、三维漫游、管网抬升、地形透明、动画制作等。

6、成果输出:数据输出包括管线图专题图的生成,图面修饰。同时提供其他数据格式、转换输出功能,包括输出指定区域为图片、CAD数据、SHP数据等。

7、管线数据入库更新:包括管线成果入库、CAD管线数据监理与入库、管线维护。

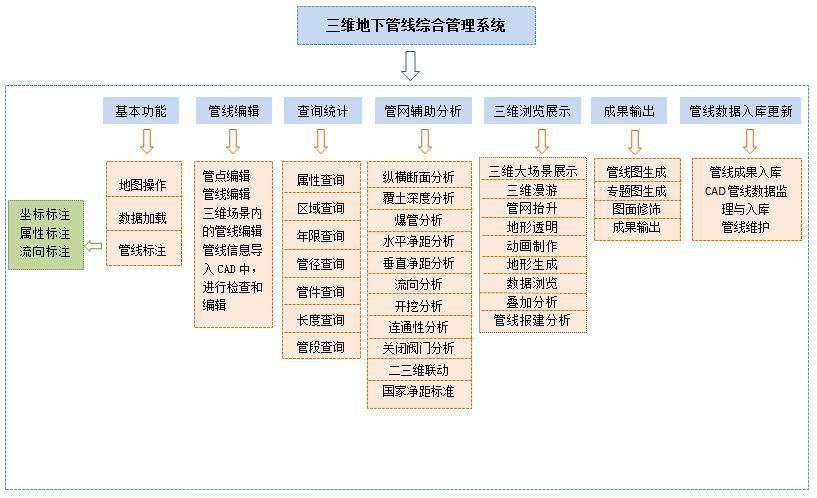

 其功能结构如下图所示:

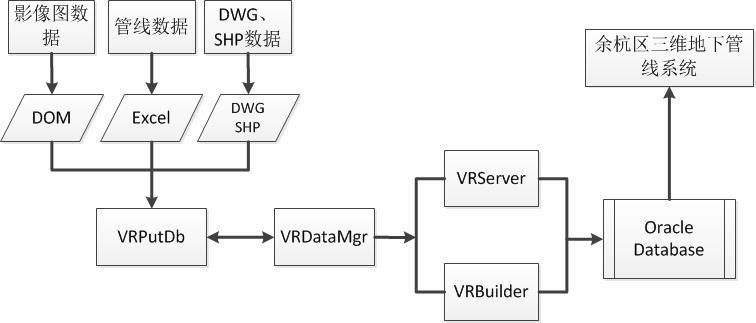

2、系统数据建设

系统主要集成管线普测数据、影像图及二维矢量数据等相关数据。在同一个三维环境中实现二、三维数据的叠加。其中管线数据主要包含余杭区范围内1700公里的管线普测数据,主要涵盖给水管线、路灯管线、燃气管线、热力管线、污水管线、雨水管线、电力通讯管线、电信管线、供电管线、监控管线、联通管线、信号管线、移动管线、有线电视管线、雨污合流管线、通讯管线、交通信号管线、军用管线、电力管线等19个管线类别。








三、 系统成效

系统建设是一项具有前瞻性意义的基础工作,也是时代发展的必然要求,从城市规划信息化、地下资源可视化思路出发,建设涵盖基础地形数据、各类综合管线数据、管件空间信息等在内的规划空间数据库,建立了科学性、准确性的地下管线管理系统,为城市规划提供信息化的管理和分析辅助决策支持,进一步推进余杭区规划工作的科学化、规范化。

1、提升了城市地下管线数据资源的管理水平。

2、提高了政府应对公共安全和突发事件的处理能力。

3、提高了各权属单位及政府单位的办事效率。

4、实现地下管线数据资源的高效共享和更新维护。



四、系统后续扩展

结合余杭区三维地下管线系统的建设成果,为更好的促进“智慧城市”、“数字余杭”的建设步伐,目前余杭区已开展三维地下管线系统的二期建设项目,以完善地下管线数据的数量及范围,为城市建设提供完整且完善的数据支撑,同时结合管线数据的规划建设工作,增加管线相关各专项规划数据,通过与余杭区规划管理信息系统的对接,为管线规划审批提供完善的数据服务。
